旋挖钻机桅杆、变幅机构详解
时间:2020-03-17 14:34 点击次数:
桅杆由吊锚架,滑轮,上桅杆,下桅杆,加压油缸等部件组成,它是旋挖钻机的回转机构,加压给进机构,升降机构等旋挖钻机主执行机构的重要支撑和受力部件,也是主动钻杆,动力头安装及钻杆钻进的导向构件。
桅杆是钻机的重要机构,是钻杆、动力头的安装支承部件及其工作进尺的导向部件。其上装有加压油缸,动力头通过加压油缸支承在桅杆上,桅杆左右两侧有矩形导轨,对这两个工作机构(动力头、随动架)的工作进尺起导向作用。
大型旋挖钻机桅杆一般为三段可折叠式,分为上段、中段、下段,运输状态时,将上段、下段折叠安装,以减小运输状态时整机长度。小型旋挖钻机的桅杆不采用三段式,一般都是一根直立的桅杆。运输时不需要折叠安装,使用比大型旋挖钻机更加方便。
桅杆是旋挖钻机中重要的部件之一,在工作时,各种载荷最后都会施加到桅杆上,它对整机的安全性和钻孔施工质量具有十分重要的作用,同时桅杆整体的刚度也直接影响旋挖钻机的正常施工,旋挖钻机在施工过程中会有真空负压和孔壁阻力对其产生影响,在对硬土层或者岩石层钻进时要进行加压,桅杆的弯曲度过大会导致随行架、钻杆、动力头等工作装置不能沿着导轨移动,很可能导致安全事故的发生,一旦桅杆出现故障,维修时间长、成本高,对工程施工来说是一个巨大的损失。因此,我们应该从整体上提高桅杆的刚度,防止桅杆出现变形,因而对旋挖钻机桅杆的结构进行设计、力学特性分析也就显得十分必要。
 变幅机构由动臂,三脚架,支撑杆,变幅油缸,桅架,变桅油缸等组成,通过旋挖钻机油缸的作用,能方便地调节动力头中轴线的位置和方向,还可以调整桅架的工作幅度和运输状态桅架的高度以及桅架的相对地面角度。

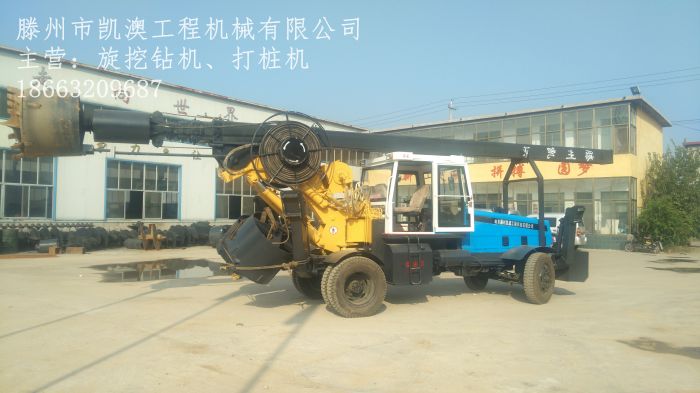

30米轮式旋挖钻机
